施耐德19064

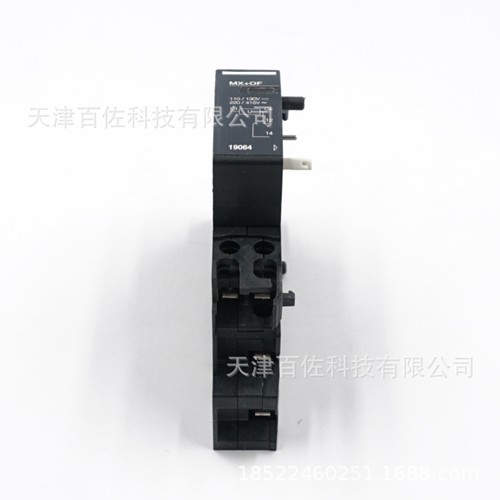

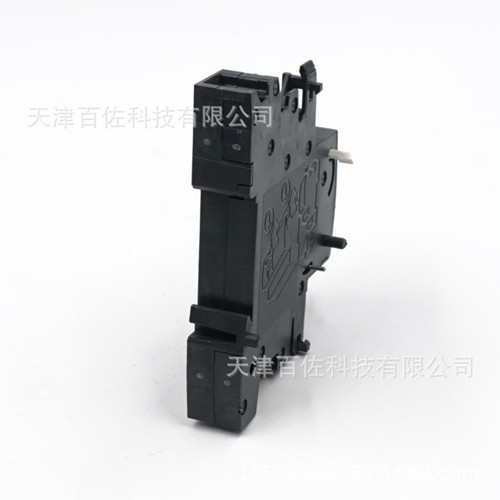

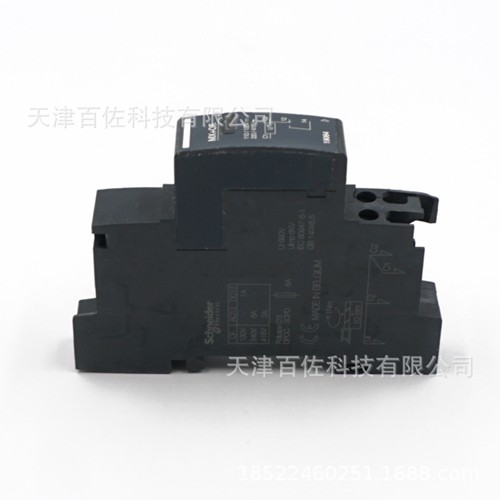

施耐德断路器附件-MX+OF

施耐德断路器附件-MX+OF分励脱扣单元的主要参数

产品系列：Acti 9

产品类型: 带常开常闭触点的分励脱扣单元

产品短名: MX + OF

触点构成: 1 NO/NC

额定工作电流 [Ie]: 3 A 在…上 >= 240 V AC 6 A 在…上 < 240 V AC 1 A 在…上 130 V DC 2 A 在…上 <= 48 V DC 6 A 在…上 <= 24 V AC

控制回路电压: 230...415 V AC 50/60 Hz 110...130 V DC

宽度: （9mm的倍数） 4

适用范围: Vigi NG125 Acti 9 NG125LMA Compact NG Acti 9 NG125

额定绝缘电压 [Ui]: AC 50/60 Hz 符合 EN/IEC 60947-5-1

额定冲击耐受电压 [Uimp] :8 kV 符合 EN/IEC 60947-5-1

本地信号指示: 脱扣指示视窗

安装类型: 固定式

安装方式: 35 mm DIN 导轨

高度: 106 mm

宽度: 33 mm

深度: 78 mm

产品重量: 0.129 kg

电气寿命: 10000 次 符合 EN/IEC 60947-5-1

接线能力: 面板端子 - 1 电缆 0.5…2.5 mm² - 单股硬线 面板端子 - 1 电缆 0.5…1.5 mm² - 软线 面板端子 - 1 电缆 0.5…1.5 mm² - 带线箍的软线 面板端子 - 2 电缆 2.5 mm² - 软线 面板端子 - 2 电缆 2.5 mm² - 单股硬线 面板端子 - 2 电缆 1.5 mm² - 带线箍的软线

剥线长度: 10 mm

紧固扭矩: 1 N.m

型号: MX + OF

施耐德断路器附件-MX+OF分励脱扣单元的物理性能

抗湿热性: 2 符合 EN/IEC 60947-5-1

相对湿度: 95 % 在…上 55 °C

运行温度: -25…60 °C

贮存环境温度: -40…85 °C

施耐德断路器附件-MX+OF分励脱扣单元的执行标准

符合标准:EN/IEC 60947-5-1
