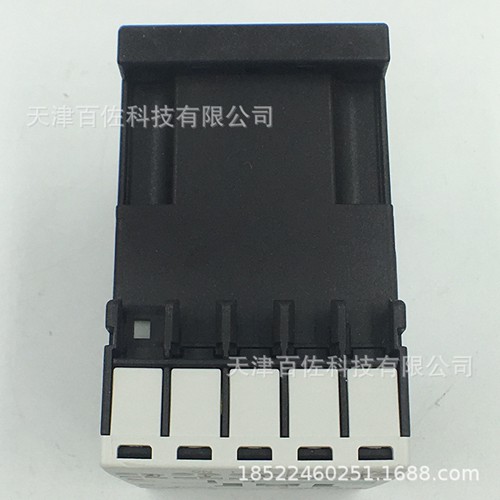

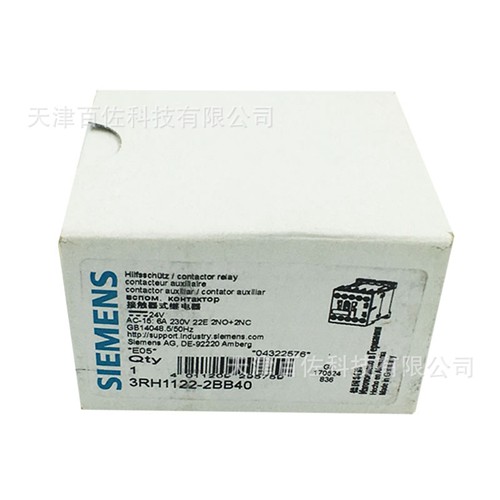

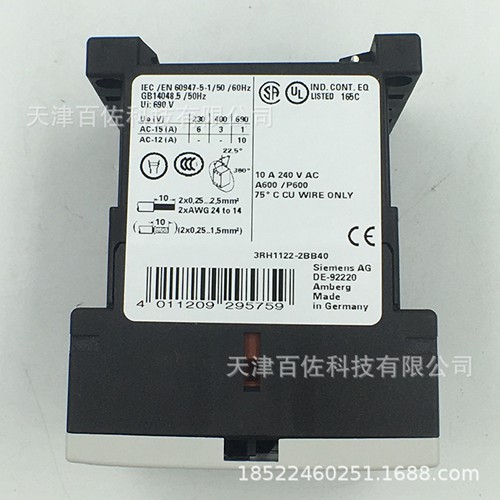

西门子3RH1122-2BB40

西门子接触器式继电器

接触式继电器（contactor relay）与电磁继电器工作原理是相同的。区别在于：电磁式继电器接通控制线路，电流 小，无灭弧。接触器接通用电设备,电流大有灭弧装置。接触式继电器就是用于接通控制回路，但触点采用了灭弧罩等类似接触器的技术，所以叫接触器式继电器。特点：1．具有浪涌抑制器，使用起来不需外加过电压吸收装置，已达到EMC要求； 2．宽电压可靠工作，线圈工作电压在70%～130%Us范围可靠工作； 3．线圈功耗比传统产品低10-15倍，线圈不易烧坏； 4．触头不易粘焊； 5．铁芯无噪声； 6．允许工作环境温度-25℃～+70℃； 7．宽电压工作节能模块为容性负载，功率因数0.09（超前）对电网具有无功补偿。

西门子接触器式继电器的主要参数

系列名称：3RH接触器式继电器

触头数代号：11【4对触头】12【8对触头】1314【4对触头】

触头结构形式：22【2NO2NC】31【3NO1NC】40【4NO】44【4NO4NC】62【6NO2NC】

安装方式：1【螺钉式接线】2【笼卡式接线】

额定控制供电电压代号：BA4【DC12V】BB4【DC24V】BD4【DC42V】BE4【DC60V】BF4【DC110V】BM4【DC220V】 BP4【DC230V】BW4【DC48V】HB4【配H型浪涌抑制器DC24V】JB4【配H型浪涌抑制器DC24V】KB4【宽控制 电压DC24V】KF4【宽控制电压DC110V】KG4【宽控制电压DC125V】MB4【配M型浪涌抑制器DC24V】VB4【配 V型浪涌抑制器DC24V】WB4【配W型浪涌抑制器DC24V】BG4BN4

派生代号：0

浪涌抑制器设计代号：标准型设计 、0AA6型
