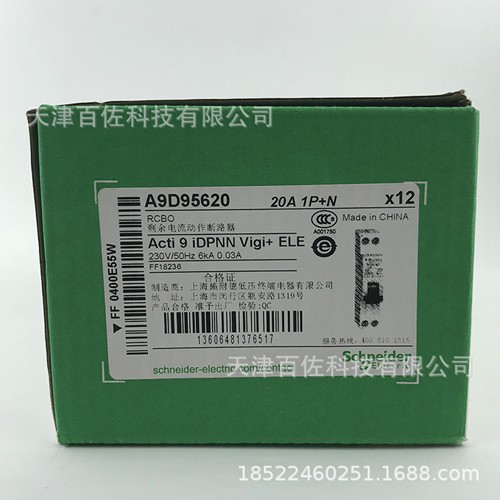

施耐德A9D95620

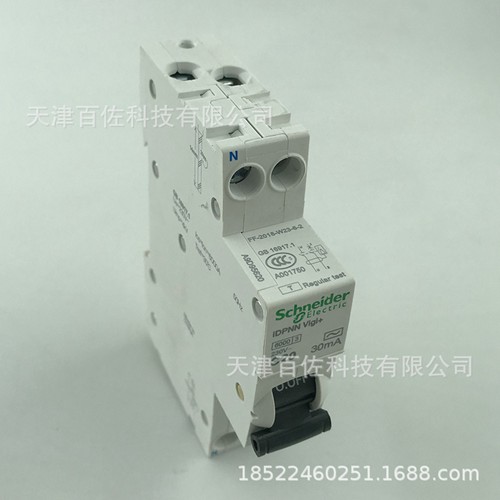

施耐德iDPNa/N微型断路器(也叫小型断路器)

微型断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成，其主触点是靠手动操作或电动合闸的，主触点闭合后

自由脱扣机构将主触点锁在合闸位置上。

施耐德iDPNa/N微型断路器的主要参数

系列名称：iDPNa，iDPNN
接线方式：板前接线
壳架等级额定电流：32A
额定电压: 230V AC

极数范围：1P+N

短路分段能力：a型4.5kA，N型6kA，H型10kA

包装规格：12个/盒

脱扣特性范围：C【5-10In】

产品宽度范围：18mm

额定电流范围：2A，6A，10A，16A，20A，25A，32A，40A

施耐德DPNa/N微型断路器的物理性能

机械寿命: 20000次
使用环境温度: -25°C至+60°C
存储环境温度: -40°C至+80°C
电气寿命: 10000次

施耐德iDPNa/N微型断路器的相关附件

脱扣附件配置：iMX分励脱扣单元，iMX＋OF分励脱扣单元，iMN欠压脱扣单元，iMSU过压脱扣单元，iMNV脱扣单元

漏电保护附件配置：VE 电子式AC类保护漏电附件：额定剩余动作电流30mA

VEG-电子式AC类保护漏电附件带过压保护：额定剩余动作电流30mA

VEA 电子式A类保护漏电附件：额定剩余动作电流30mA，10mA

ELM【ELM电磁式漏电附件 A类】：额定剩余动作电流30mA

ELM【ELM电磁式漏电附件 AC类】：额定剩余动作电流30mA

施耐德DPNa/N微型断路器的执行标准
获得：CCC，CE
符合标准:GB 10963.1，IEC 60898-1
