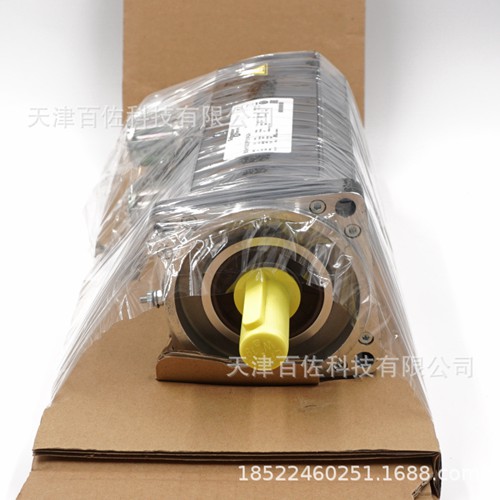

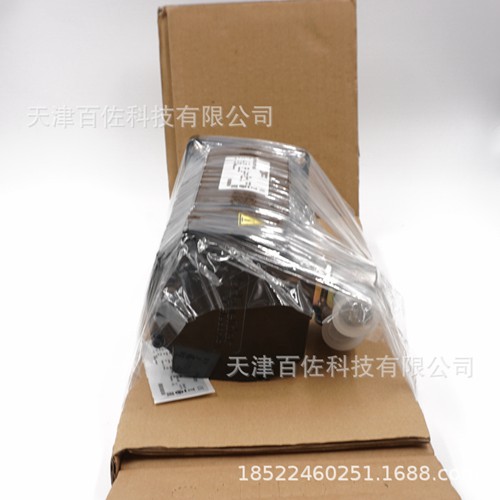

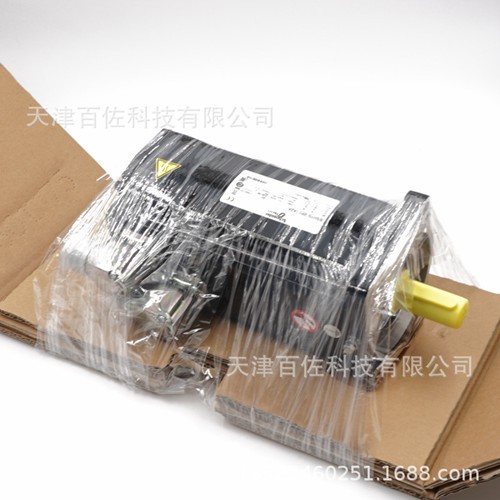

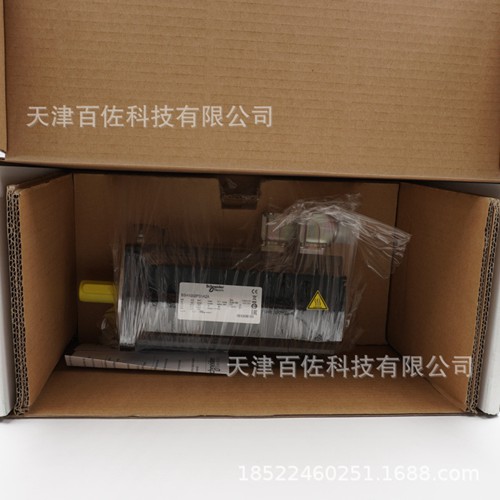

施耐德BSH1002P31A2A

施耐德BSH伺服电机的主要参数

产品类型: 伺服电机

产品短名: BSH

大机械速度: 6000 rpm

轴端 :键轴

IP 保护等级:IP65 (标准) IP67 (带IP67套件)

速度环分辨率: 131072 点/圈

制动报闸: 无

安装方式: 国际标准法兰

电气连接: 旋钮直角连接器

适用范围: Lexium 05 Lexium 15 Lexium 32

电源电压大值:480 V

电网相数: 三相

连续失速电流: 4.1 A

大连续运行功率: 2.51W

大恒定电流 :17.1 A

开关频率: 8 kHz

第二轴: 无第二轴端

轴直径: 19 mm 轴长度 40 mm 键宽 30 mm

反馈类型: 单圈SinCos Hiperface

电机法兰尺寸: 100 mm

电机栈数: 2

转矩常数: 1.21 N.m/A 在 120 °C

反电动势常数 :77 V/krpm 在 120 °C

电机极数: 8

转子惯量: 2.31 kg.cm²

定子电阻:2.4 ?6?8 在…上 20 °C

定子电感 :12.7 mH 在…上 20 °C

定子电气时间常数: 5.29 ms 在 20 °C

大轴向力: Fa 0.2 x Fr

冷却方式: 自然通风

尺寸：长度 204.5mm 定心环直径 95 mm 定心环深度 3.5 mm

安装孔数： 4 安装孔直径 9 mm 安装孔径 115 mm

产品重量： 5.9kg

---
