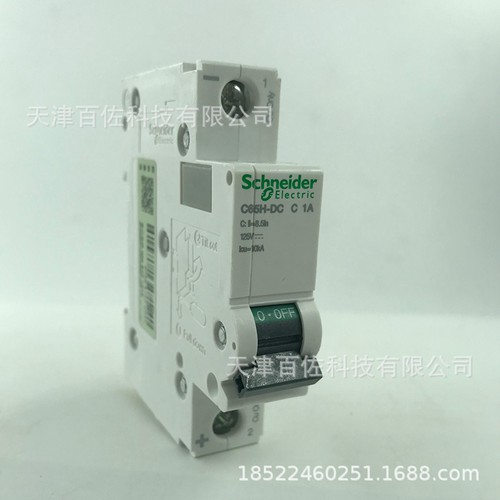

施耐德C65H-DC 1P C1A

施耐德C65(N/H/L)微型断路器(也叫小型断路器)

微型断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成，其主触点是靠手动操作或电动合闸的，主触点闭合后

自由脱扣机构将主触点锁在合闸位置上。

施耐德C65(N/H/L)微型断路器的主要参数

系列名称：C65N、C65H、C65L
接线方式：板前接线
壳架等级额定电流：63A
额定电压: 60/125/250V/110/220/440 DC

极数范围：1P，2P，3P，4P

短路分段能力：N型6kA，H型10kA，L型15kA

包装规格：12个/盒，6个/盒，4个/盒，3个/盒

脱扣特性范围：C【5-10In】，D【10-14In】

产品宽度范围：18mm，36mm，54mm，72mm

额定电流范围：1A，2A，4A，6A，10A，16A，20A，25A，32A，40A，50A，63A

施耐德C65(N/H/L)微型断路器的物理性能

机械寿命: 20000次
使用环境温度: -30°C至+70°C
存储环境温度: -40°C至+85°C
电气寿命: 10000次

施耐德C65(N/H/L)微型断路器的相关附件

脱扣附件配置：MN欠压脱扣单元，MV过压脱扣单元

MX分励脱扣器：分励电压AC110-415V/DC110-130V，AC/DC48V，AC/DC12/24V
MX＋OF分励脱扣单元：分励电压AC110-415V/DC110-130V，AC/DC48V，AC/DC12/24V

漏电保护附件配置：

ELE电子式漏电附件：额定剩余动作电流30mA，300mA
ELM电磁式漏电附件：额定剩余动作电流30mA

施耐德C65(N/H/L)微型断路器的执行标准
获得：CCC，IEC CB报告
符合标准:GB 14048.2，IEC 60947-2
