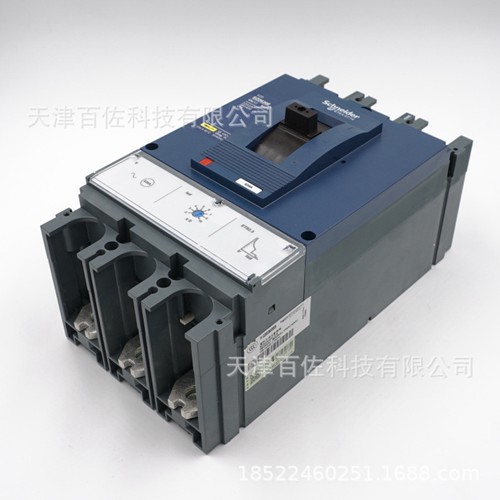

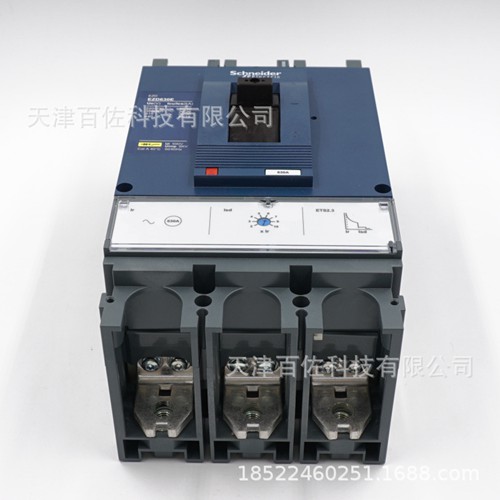

施耐德EZD630E3630K

施耐德EZDE/M/S塑壳断路器

塑壳断路器能够在电流超过跳脱设定后自动切断电流。塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。其脱扣单元分为：热磁脱扣与电子脱扣器。

施耐德EZDE/M/S塑壳断路器的主要参数

系列名称：EZD(100/160/250/400/630)(E/M)
接线方式：板前接线

安装类型：插入式，固定式

安装方式：底板安装
壳架等级额定电流：100A，160A，250A，400A，630A
额定电压: 400V AC

极数范围：3P，4P

短路分段能力：E 25kA，E 36kA，M 35kA，M 36kA，M 50kA，S 50kA

包装规格：1个/盒

脱扣器类型：热磁式，电子式

脱扣器名称：TMD，ETS 2.3

脱扣器保护功能：两段保护LI，三段保护LSI

产品宽度范围：75mm，105mm，140mm

额定电流范围：15A，20A，25A，30A，40A，50A，60A，75A，80A，100A，125A，160A，200A，225A，250A，320A，350A，400A，500A，600A，630A

施耐德EZDE/M/S塑壳断路器的物理性能

机械寿命: 8500次-10000次

电气寿命: 4000次

使用环境温度: -25°C至+70°C
存储环境温度: -50°C至+85°C

施耐德EZDE/M/S塑壳断路器的执行标准

符合标准:EN 60947-2，IEC 60947-2

施耐德EZDE/M/S塑壳断路器的信号附件

AX辅助触点，AL报警触点，2个AX辅助触点，1AX辅助触点 ＋1AL报警触点，AX/AL辅助报警触点，1AX辅助触点 ＋1AX/AL辅助报警触点，1AL报警触点 ＋1AX/AL辅助报警触点，2AX/AL辅助报警触点

施耐德EZDE/M/S塑壳断路器的控制附件

SHT分励线圈，UVR失压线圈，SHT分励线圈＋UVR失压线圈
