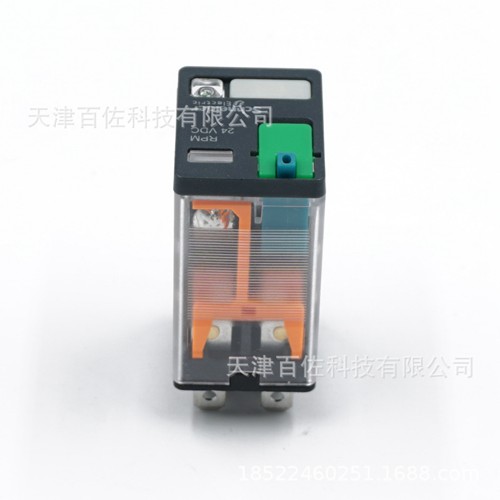

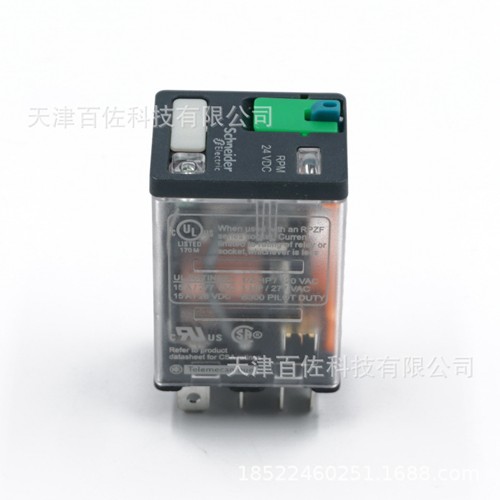

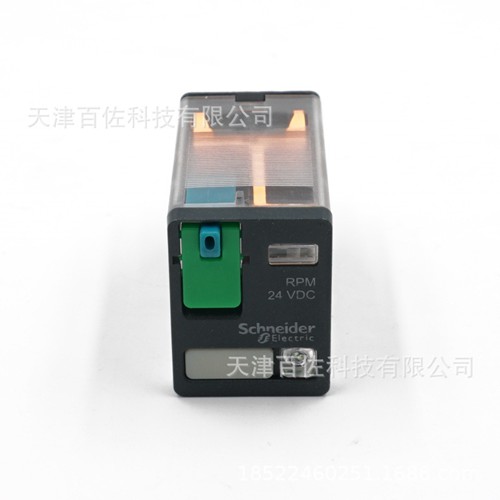

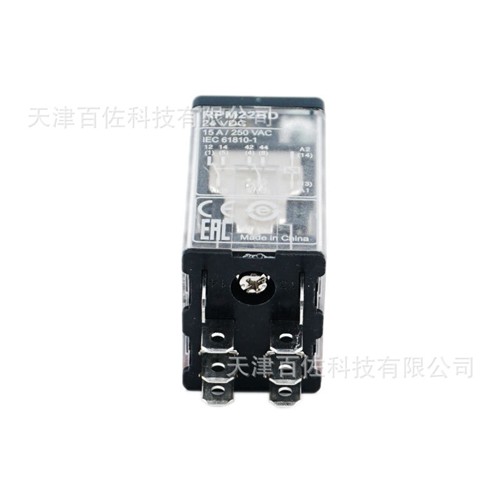

施耐德中间继电器
中间继电器结构:线圈装在"U"形导磁体上,导磁体上面有一个活动的衔铁,导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起,使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时,衔铁被吸向导磁体,同时衔铁压动触点弹片,使常闭触点断开常开触点闭合,完成继电器工作。当电磁力矩减小到一定值时,由于触点弹片的反作用力矩,而使触点与衔铁返回到初始位置,准备下次工作。
施耐德功率型中间继电器RPM的主要参数
系列名称:Zelio Relay-RPM
触电类型:1CO
触点数量:1、2、
包装规格:10个/盒
LED指示灯:1【无LED指示灯】2【LED指示灯】
额定电流:15A
线圈电压:B7【AC24V】BD【DC24V】E7【AC48V】ED【DC48V】F7【AC110V】FD【DC110V】JD【DC12V】P7【AC230V】
施耐德功率型中间继电器RPM的物理性能
机械寿命: 1000万次
电气寿命:100000 次 适用 阻性(负载) 负载
使用环境温度: -40°C至+55°C
存储环境温度: -40°C至+85°C
施耐德功率型中间继电器RPM的执行标准
符合标准: UL 508 、EN/IEC 61810-1、CSA C22.2 No 14
