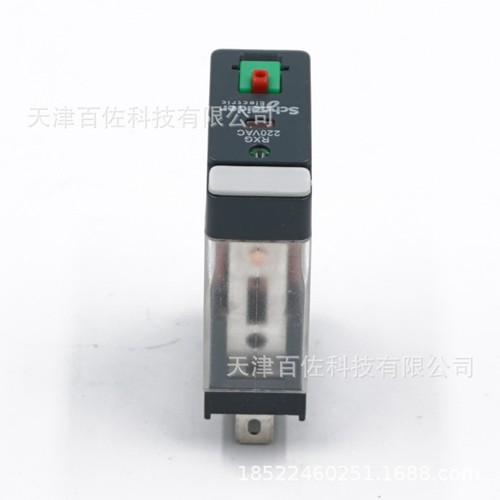

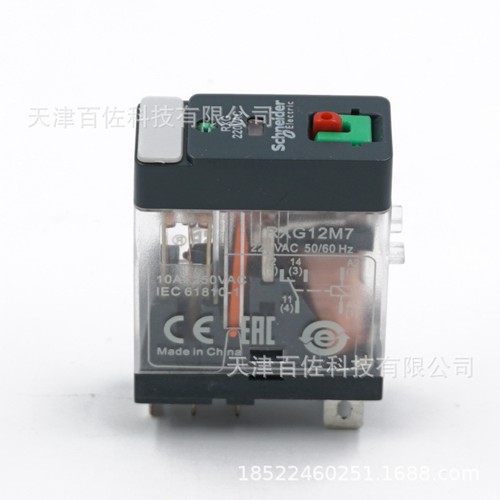

施耐德RXG12M7

施耐德中间继电器

中间继电器结构：线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

施耐德接口型中间继电器RXG的主要参数

系列名称：Zelio Relay-RXG

触点类型：1【1CO】2【2CO】

触点数量：1、2

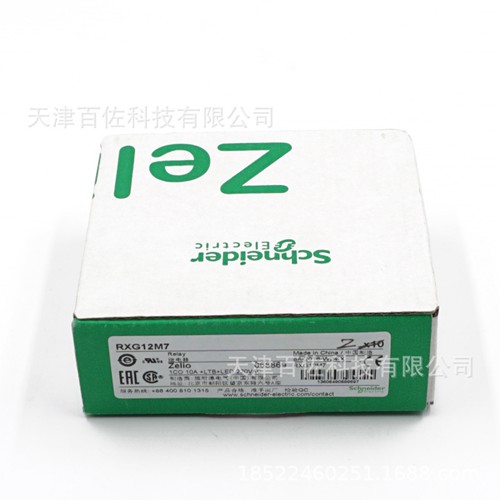

包装规格：10个/盒

LED指示灯：1【有测试杆，无LED】2【有测试杆，有LED】3【无测试杆，有LED】5【透明型，无LED】

额定电流：10A

控制回路电压：B7【24VAC】E7【48VAC】F7【120VAC】M7【220VAC】P7【230VAC】RD【6VDC】JD【12VDC】BD【24VDC】ED【48VDC】ND【60VDC】FD【110VDC】

施耐德接口型中间继电器RXG的物理性能

机械寿命: 1000万次

电气寿命:10万次

使用环境温度: -40°C至+70°C
存储环境温度: -40°C至+85°C

施耐德接口型中间继电器RXG的执行标准

符合标准:UL 508 CSA C22.2 No 14 IEC 61810-1
