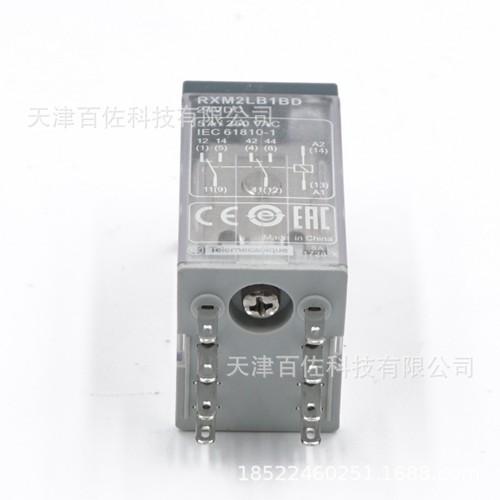

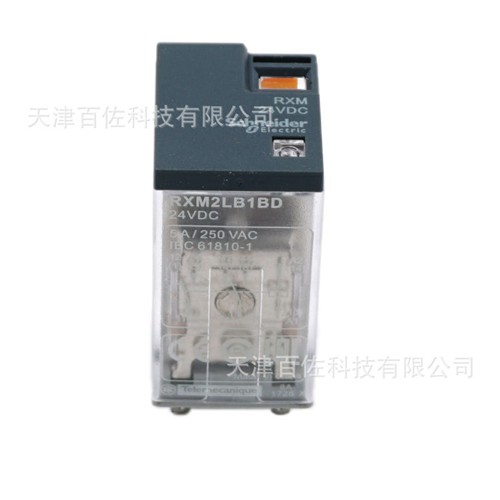

施耐德RXM2LB1BD

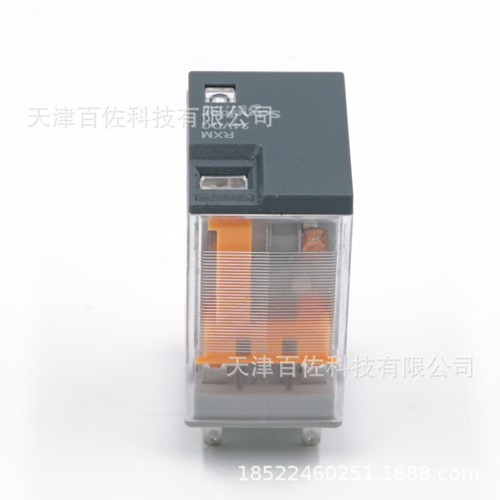

施耐德中间继电器RXM

中间继电器结构：线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

施耐德小型中间继电器RXM的主要参数

系列名称：Zelio Relay-RXM

触电类型：A【普通型】C【10安培】L【两副触点】G【镀金】

触点数量：2、3、4

包装规格：10个/盒

LED指示灯：B2【有LED指示灯】、B1【无LED指示灯】

额定电流：12A 10A 6A 5A 3A

线圈电压：B7【AC24V】BD【DC24V】E7【AC48V】ED【DC48V】F7【AC120V】FD【DC110V】JD【DC12V】P7【AC230V】 MD【DC220V】U7【AC240V】

施耐德小型中间继电器RXM的物理性能

机械寿命: 1000万次

电气寿命:100000 次 适用 阻性（负载） 负载

使用环境温度: -40°C至+55°C
存储环境温度: -40°C至+85°C

施耐德小型中间继电器RXM的执行标准

符合标准: UL 508 、EN/IEC 61810-1、CSA C22.2 No 14
