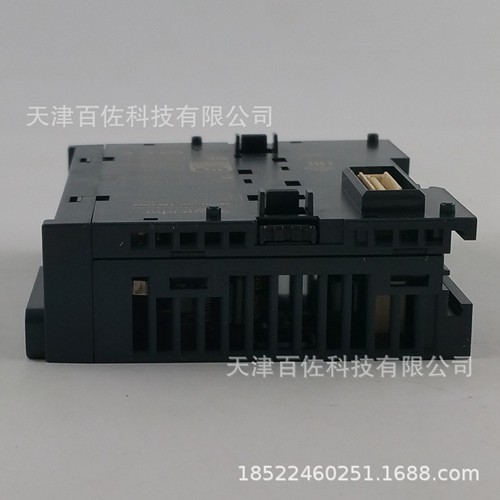

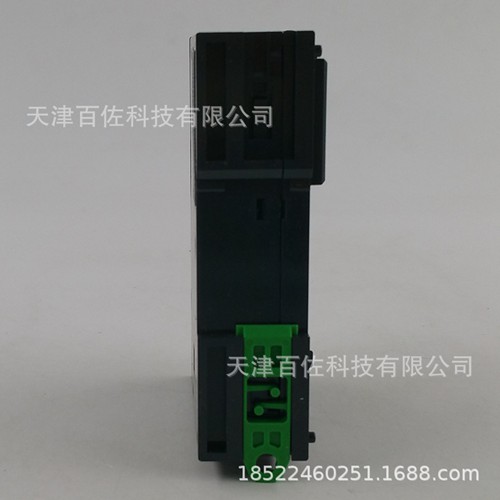

施耐德TM3AI4

施耐德PLC模块的主要参数

产品系列：Modicon TM3

产品类型：模拟量输入模块

适用范围：Modicon M241 Modicon M221 Modicon M251

模拟量输入数量：4

模拟量输入类型：电流 4...20 mA电流 0...20 mA 电压 0...10 V电压 - 10...10 V

模拟量输入分辨率：12 bits 11位+符号位

可允许连续过载：13 V,模拟量输入类型: 电压 40 mA, 模拟量输入类型: 电流

输入阻抗：<= 50 ?6?8 电流 >= 1 M?6?8 电压

LSB 值：2.44 mV 0...10 V电压 4.88 mV - 10...10 V电压 4.88 µA 0...20 mA电流 3.91 µA 4...20 mA电流 转换时间 1 ms + 1 ms每通道 + 1 个控制器周期时间 采样期间 1 ms 绝对准确度误差 +/- 0.1 % 满量程 在…上 25 °C +/- 1 % 满量程 温度偏差 +/- 0.006 %FS/°C 重复精度 +/-0.5 %FS 非线性 +/- 0.2 %FS 串音 <= 1 LSB

额定电源电压：[Us] 24 V 直流

电源电压范围：20.4…28.8 V

电缆类型：带屏蔽双绞线 <30 m 适用 输入 电路

电流消耗：35 mA 在…上 5 V 直流 通过总线连接器 无负荷 45 mA 在…上 5 V 直流 通过总线连接器 全负荷 30 mA 在…上 24 V 直流 通过外部电源

本地信号指示：PWR: 1 个LED (绿色)

电气连接：10 1.5 mm² 可拆卸螺旋接线端子 和 3.81 mm 调整 用于输入与供电 10 1.5 mm² 可拆卸螺旋接线端子 和 3.81 mm 调整 用于输入 隔离 输入与电源供电之间 在…上 1500 V AC 输入与内部逻辑之间 在…上 500 V AC

标识：CE 浪涌耐受 1 kV 电源 共模 符合 EN/IEC 61000-4-5 0.5 kV 电源 差模 符合 EN/IEC 61000-4-5 1 kV 输入 共模 符合 EN/IEC 61000-4-5

安装方式：顶帽类型TH35-15 导轨安装 符合 IEC 60715 顶帽类型 TH35-7.5 导轨安装 符合 IEC 60715 板或有固定套件的板

高度：90 mm

深度：70 mm

宽度：23.6 mm

产品重量：0.11 kg

施耐德PLC模块的物理特性：

环境温度：-10…55 °C垂直安装 -10…35 °C 垂直安装

贮存环境温度：-25…70 °C

相对湿度：10…95 %, 无冷凝 (操作中) 10…95 %, 无冷凝 (存储期间)

IP 防护等级： IP20

污染等级： 2

工作海拔： 0...2000 m

存储高度 ：0…3000 m

施耐德PLC模块的执行标准：

符合标准:EN/IEC 61131-2 EN/IEC 61010-2-201
