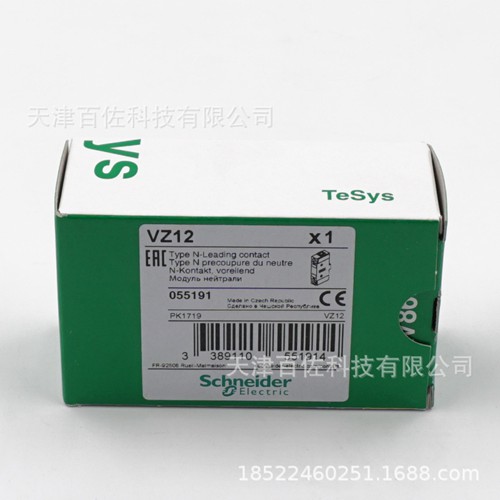

施耐德负荷开关附加中性极模块
施耐德负荷开关附加中性级模块的主要参数
产品系列: TeSys
产品短名: VZ
产品类型: 附加中性极模块
性能等级: 高性能
极数: 1N
触点类型: 1 NO
触点动作: 先通, 后断
产品适用范围: V3 V4
适用范围: TeSys VARIO 负荷开关
网络类型: AC DC
网络频率: 50/60 Hz
安装位置: 右 左
额定工作电压 [Ue]: 690 V AC 50/60 Hz
额定冲击耐受电压 [Uimp]: 6 kV
约定发热电流 [Ith]: 80 A
机械寿命: 30000 次
电气寿命: 30000 次 DC-1...5 30000 次 AC-21
接线能力: 螺栓紧固 电缆 6 mm² 电缆选型: 软线 - 带?线端子 螺栓紧固 电缆 10 mm² 电缆选型: 硬线 紧固扭矩 2.1 N.m 通过 螺栓紧固
高度: 83 mm
宽度: 20 mm
深度: 46 mm
产品重量:0.1 kg
施耐德负荷开关附加中性级模块的物理性能
机械寿命: 30000 次
电气寿命: 30000 次 DC-1...5 30000 次 AC-21
防护措施: TC
IP 保护等级: IP20 符合 IEC 60529 抗冲击、震动性能 抗震性能 10...150 Hz (1 gn) 符合 IEC 60068-2-6 抗冲击性能 11 ms (15 gn) 符合 IEC 60068-2-27
运行温度: -20…50 °C
耐火及耐异常高温能力: 960 °C 符合 IEC 60695-2-
施耐德负荷开关附加中性级模块的执行标准
符合标准: IEC 60947-3 产品认证: GL CSA UL
