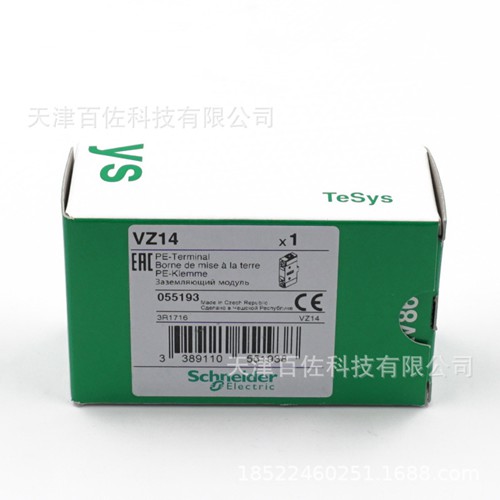

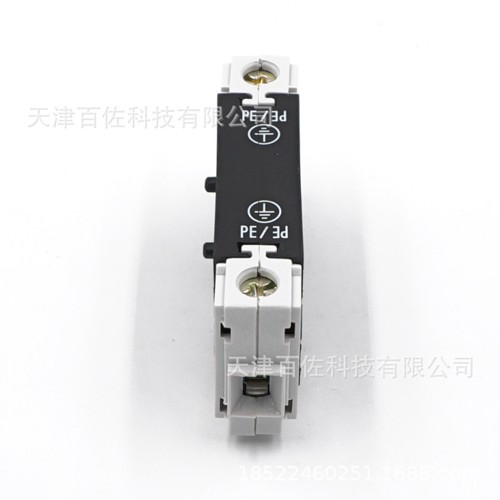

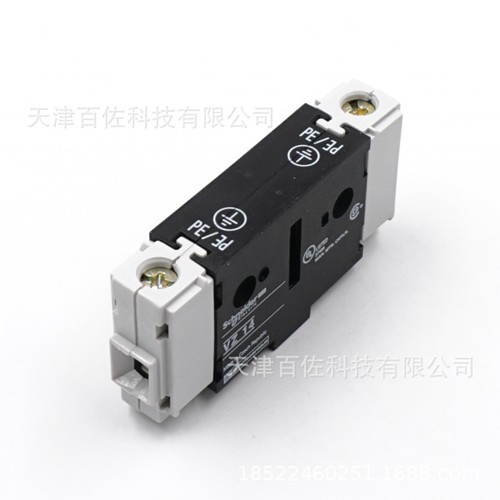

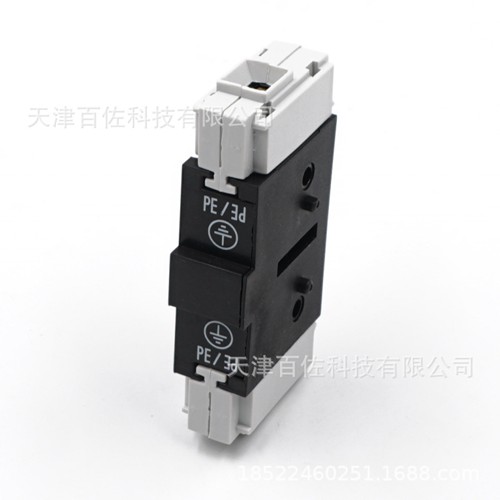

施耐德VZ14

施耐德负荷开关附加模块

施耐德负荷开关附加接地模块的主要参数

产品系列： TeSys

产品短名： VZ

产品类型： 附加接地极模块

性能等级： 高性能

触点类型： 无

触点动作： 先通, 后断

产品适用范围：V0 V02 V2 V01 V1

网络类型： AC DC

网络频率： 50/60 Hz

安装位置： 右 左

额定工作电压 [Ue]： 690 V AC 50/60 Hz

额定冲击耐受电压 [Uimp]： 6 kV

约定发热电流 [Ith]： 400 A

接线能力： 螺栓紧固

高度： 74 mm

宽度： 16 mm

深度： 35 mm

产品重量：0.05 kg

施耐德负荷开关附加接地模块的物理性能

机械寿命： 30000 次

电气寿命： 30000 次 DC-1...5 30000 次 AC-21

防护措施： TC

IP 保护等级： IP20 符合 IEC 60529 抗冲击、震动性能 抗震性能 10...150 Hz (1 gn) 符合 IEC 60068-2-6 抗冲击性能 11 ms (15 gn) 符合 IEC 60068-2-27

运行温度： -20…50 °C

耐火及耐异常高温能力： 960 °C 符合 IEC 60695-2-

施耐德负荷开关附加接地模块的执行标准

符合标准： IEC 60947-3 产品认证： GL CSA UL
