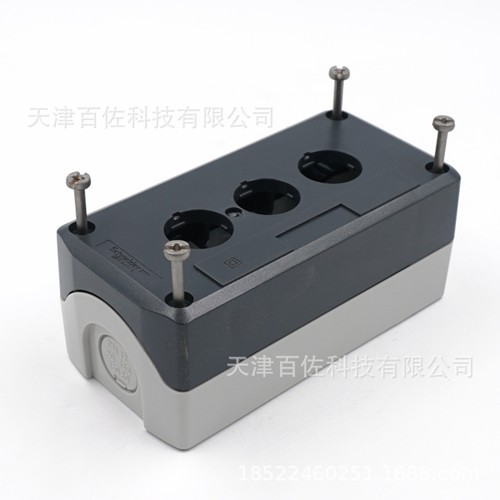

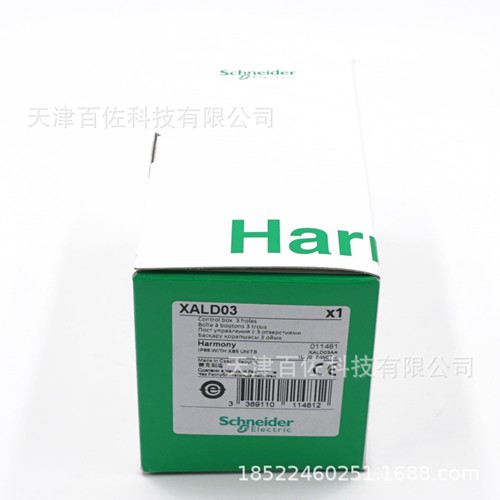

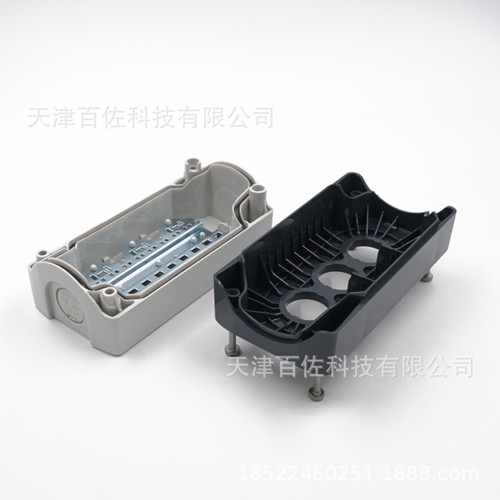

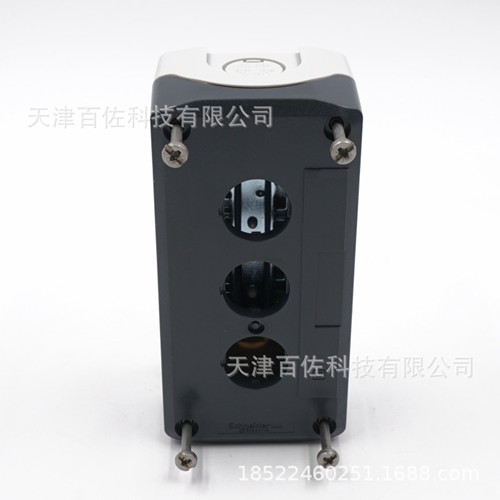

施耐德XALD03

施耐德XAL按钮盒

施耐德XAL按钮盒的主要参数

产品类型：D【塑料按钮盒】K【急停按钮盒】

开孔个数：1、2、3、4、5

产品系列：Harmony XALD

产品短名： XALD

产品功能： 用于XB5, 直径22mm的控制和信令单元

开孔数： 3 开孔

机柜基座颜色： 浅灰 (RAL 7035)

封面颜色： 深灰 (RAL 7016)

材料： 聚碳酸脂

电缆进线孔： 2用于电缆进线孔的脱模装置, 夹紧力: 14 mm 2用于Pg 13电缆套和ISO M20的脱模装置, 夹紧力: 12 mm

IP 保护等级 ：IP66 符合 IEC 60529 IP67 IP69 IP69K

组装方式： 对客户组件

导轨排数（水平）： 1 导轨排数（垂直） 3

产品重量： 0.238 kg

高压垫圈阻抗： 7000000 Pa 在…上 55 °C, 距离: 0.1 m

功能块安装： 背面安装 前端安装 电

气组成代码 ：SF1 MF2 PF2 PF1 MR1 MF1 SF2 SR1 SR2 PR1

主要组： 3个开孔

产品系列： 标准灰

施耐德XAL按钮盒的物理性能

贮存环境温度： -40…70 °C

运行温度： -40…70 °C

施耐德XAL按钮盒的执行标准

符合标准:GB 14048.5 IEC 60947-5-1 GB 14048.1 IEC 60947-1
