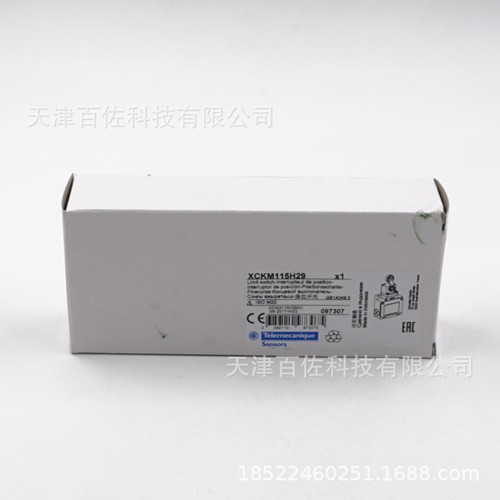

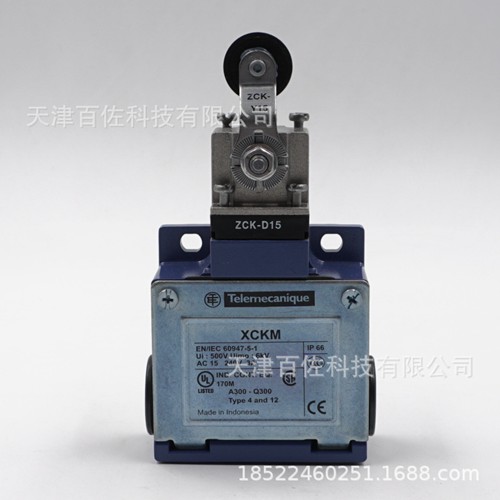

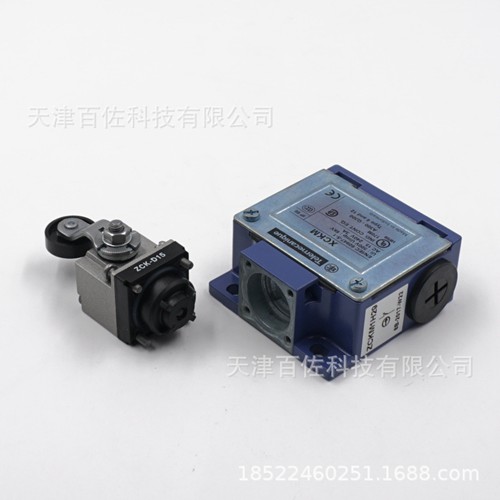

施耐德XCKM115H29

施耐德限位开关

限位开关可覆盖市场上绝大多数限位应用，有超过5000种型号可供组合，包括24种不同的操作头、触点模块和接头。 中国物流有充足的库存设置 限位单一操作头有五种本体可选择，操作头360度选择 3 到4 对触点，触点形式任意配置， 快速接插件，可比普通接线快40% 。 施耐德限位开关产品多数采用模块化的结构形式，它通过75 种组件，组成2000多种产品 从而简化产品的选型、种类、安装、调整、接线以及维护等限 应用范围：各种机械、机床、纺织、塑机、物流 轻工、化工、冶金、建筑、航空、电力、汽车、传输、地铁等各行各业。 限位开关用于接触式到位检测。1、通用型：源于模块化创新设计 单个金属操作头适用于 5 种不同的本体，连接器和触点采用模块化设计 模块化可以提高机械可用性 ；2、优化型： 经济型产品，专门为基本和重复性的功能而设计。双绝缘、小型或紧凑型设计；3、微型：该系列产品针对要求高精度和较小操作力的应用 ；4、经典型：该系列产品符合 EN 50041 标准，XCKS为塑料外壳，XCKJ为金属外壳，XCKM为金属外壳且有三个出线口。5、 应用型：该产品专门为专业需求提供相应功能并为更复杂应用提供理想解决方案 ；6、紧凑型 XCDR、XCPR、XCTR 带有手动复位功能，专门为提升、物料输送、机械传送而设计。

施耐德限位开关的主要参数

产品系列： OsiSense XC

系列号： 标准型

产品类型：限位开关

产品短名： XCKM

本体类型： 固定式

操纵头类型及型式：直动式头部 10【直动式】02【钢滚轮直动式】21【热塑滚轮水平推杆】15【热塑滚轮摇杆】06【猫须式】

材料：金属 本体材料 Zamak 固定模式 由本体 操作头运动 线性

操作头类型：弹簧复位滚轮摇杆 热塑性塑料

方法类型： 垂直运动 单向 电缆进线孔 用于M20 x 1.5电缆套的3带孔进线, 电缆外径: 7...13 mm

极数： 2

触点类型及模块： 1 NC + 1 NO 1【2极，1开＋1闭，速动】

触点动作： 瞬动

进线方式：无代号【1个适用于Pg13.5电缆密封接口】H29【M20×1.5mm电缆进线孔】

施耐德限位开关的物理性能

机械寿命: 1500万次

电气寿命:500万次

使用环境温度: -25°C至+70°C
存储环境温度: -40°C至+70°C

施耐德限位开关的执行标准

EN 60204-1 EN 60947-5-1 IEC 60204-1 IEC 60947-5-1 UL 508 CSA C22.2 No 14
