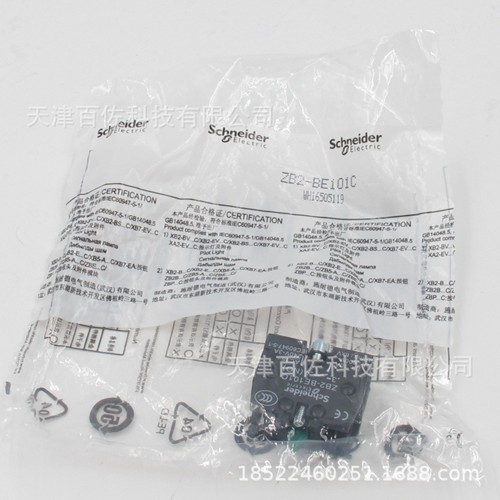

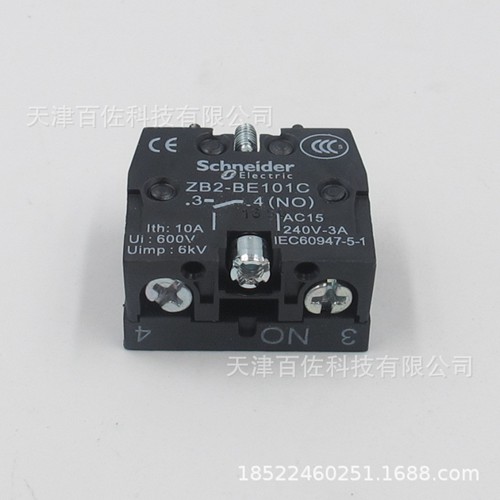

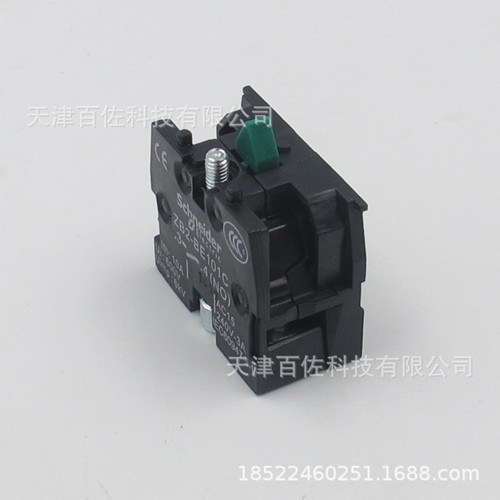

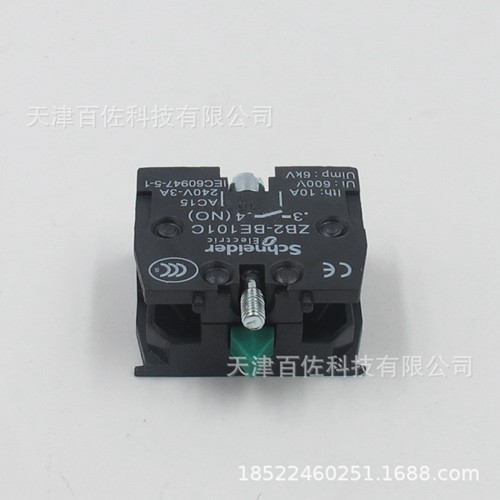

施耐德ZB2BE101C

施耐德按钮触点模块ZB2BE系列

施耐德按钮触点模块ZB2BE系列的主要参数

产品系列: Harmony XAC

产品类型: 触点模块

组件名称: ZB2

电气回路类型: 控制回路

触点应用: 单速

触点类型: 单个

操作头类型: 弹簧复位

产品适用范围: XB5 XAPS2 XB4 XACA

触点类型: 1 NO

功能块安装: 前端安装

触点动作: 慢断

接线能力: 螺钉夹紧端子, 1 x 2.5 mm² （可选）带或者不带?线端子 螺钉夹紧端子, 2 x 1.5 mm² （可选）带或者不带?线端子 机械寿命 1000000 次 触线规定牌号 A600 AC-15, Ue = 240 V, Ie = 3 A 符合 IEC 947-5-1 附录 A A600 AC-15, Ue = 600 V, Ie = 1.2 A 符合 IEC 947-5-1 附录 A Q600 DC-13, Ue = 250 V, Ie = 0.27 A 符合 IEC 947-5-1 附录 A Q600 DC-13, Ue = 600 V, Ie = 0.1 A 符合 IEC 947-5-1 附录 A

约定封闭发热电流 [Ithe]: 10 A

额定绝缘电压 [Ui] :600 V （污染等级 3) 符合 IEC 60947-1

额定冲击耐受电压 [Uimp]: 6 kV 符合 IEC 60947-1 maximum resistance across terminals 25 M?6?8

控制力: 13…15 N

短路保护 10 A

熔断器保护: 由 熔断器 熔断器 类型 gG (gl)

额定操作功率: (W) 40 W DC-13 适用 1000000 次, 工作额定值 <3600 次/小时 在…上 120 V, 负载系数 = 0.5 符合 IEC 60947-5-1 48 W DC-13 适用 1000000 次, 工作额定值 <3600 次/小时 在…上 48 V, 负载系数 = 0.5 符合 IEC 60947-5-1 65 W DC-13 适用 1000000 次, 工作额定值 <3600 次/小时 在…上 24 V, 负载系数 = 0.5 符合 IEC 60947-5-1

ISO n°1端子: (13-14)NO

产品重量: 0.02 kg

符合标准 :UL 508 EN/IEC 60947-5-1 CSA C22.2 No 14 EN/IEC 60204-32

运行温度: -25…70 °C

贮存环境温度 :-40…70 °C

抗振动: 15 gn (f= 10…500 Hz) 符合 IEC 60068-2-6

抗冲击: 100 gn 符合 IEC 60068-2-27

电击保护级别: Class II 符合 IEC 61140

---
