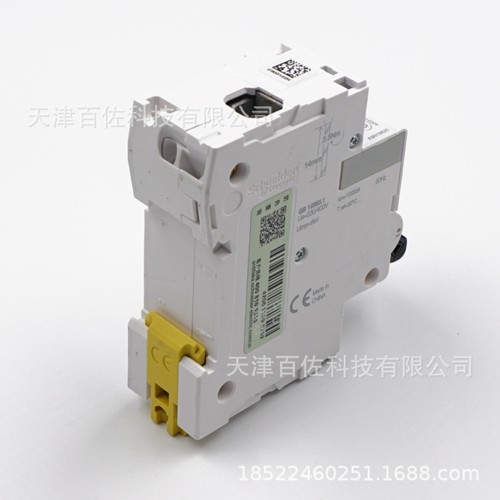

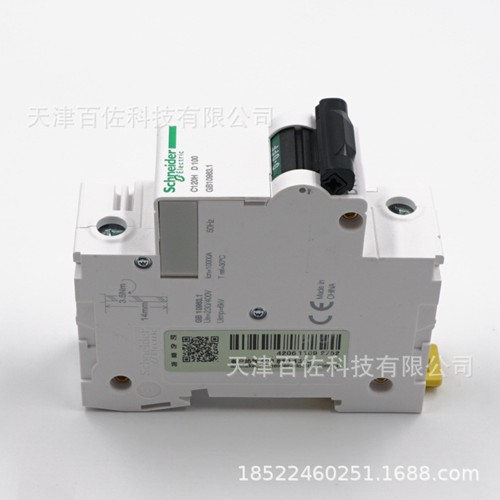

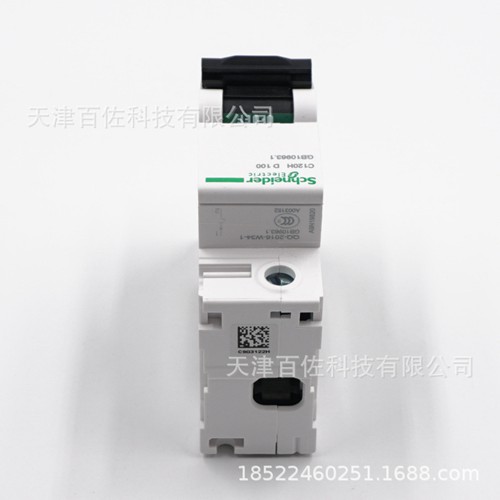

施耐德C120H 1P D100A

施耐德C120(H/L)微型断路器(也叫小型断路器)

微型断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成，其主触点是靠手动操作或电动合闸的，主触点闭合后

自由脱扣机构将主触点锁在合闸位置上。

施耐德C120(H/L)微型断路器的主要参数

系列名称：C120H、C120L
接线方式：板前接线
极数范围：1P，2P，3P，4P
壳架等级额定电流：125A
额定电压: 230/400V AC
短路分段能力：H型10kA，L型15kA

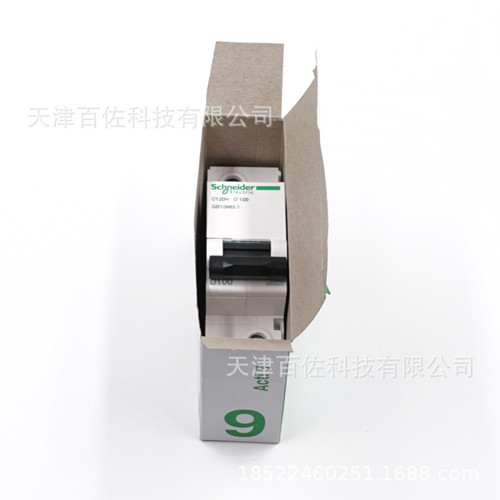

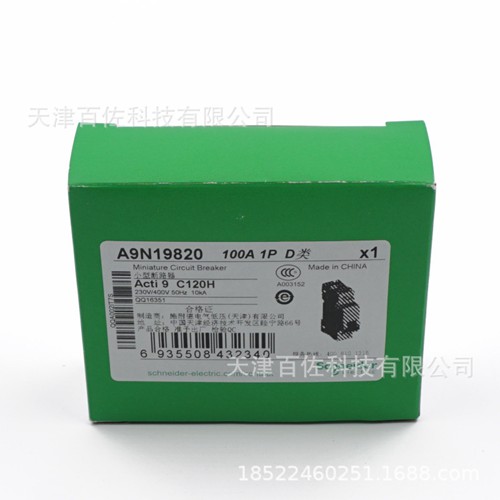

包装规格：12个/盒，1个/盒

脱扣特性范围：B【3-5In】，C【5-10In】，D【10-14In】

产品宽度范围：27mm，54mm，81mm，108mm

额定电流范围：63A，80A，100A，125A

施耐德C120(H/L)微型断路器的物理性能

机械寿命: 20,000次
使用环境温度: -30°C至+70°C
存储环境温度: -40°C至+80°C
电气寿命: 5000次

施耐德C120(H/L)微型断路器的相关附件

脱扣附件配置：MX＋OF分励脱扣单元、MN欠压脱扣单元、MV过压脱扣单元、MX分励脱扣器

VG【Vigi C120电磁式漏电附件】:额定剩余动作电流有30mA，300mA，300mA，S-延时型500mA

施耐德C120(H/L)微型断路器的执行标准
获得：CCC，EC
符合标准:GB 10963.1，IEC 60898-1
