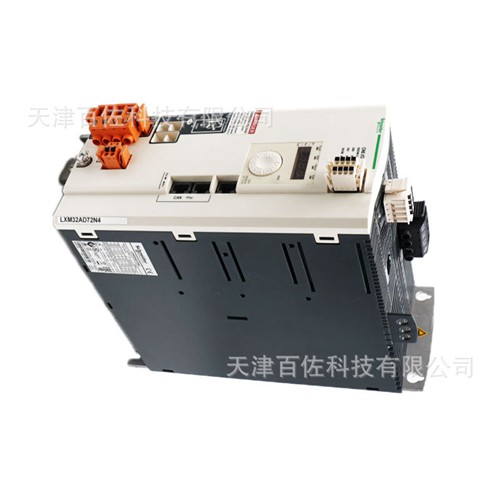

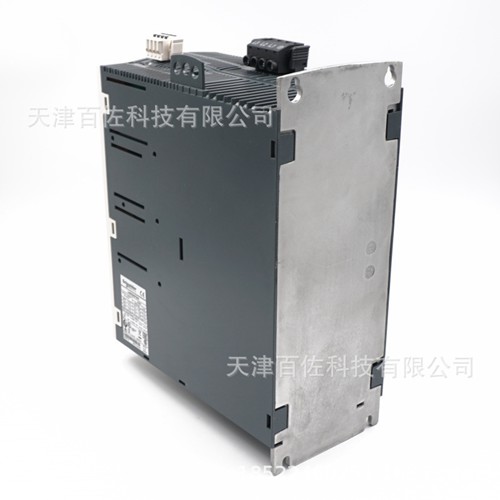

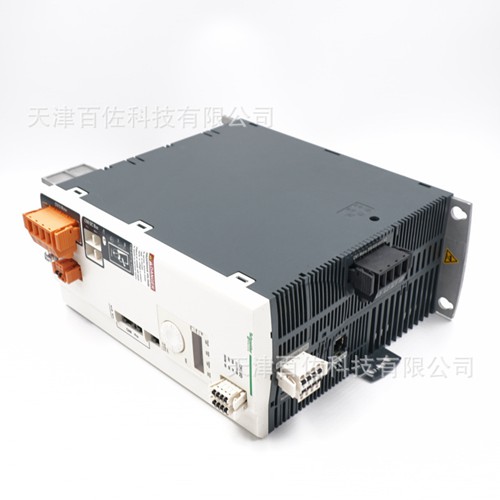

施耐德LXM32AD72N4

施耐德伺服驱动器的主要参数

产品系列 Lexium 32

产品类型 运动伺服驱动器

产品短名 LXM32A

驱动器格式 书本

电网相数 三相

额定电源电压 [Us] 200...240 V (- 15...10 %) 380...480 V (- 15...10 %)

电源电压范围 170...264 V 323...528 V

供电频率 50/60 Hz (- 5...5 %)

网络频率 47.5...63 Hz EMC 滤波器 集成的

连续输出电流 24 A (f = 8 kHz)

输出电流 3s 峰值 72 A 适用5 s

大连续功率 6500 W 230 V 13000 W 400 V

标称功率 5 kW 230 V (f = 8 kHz) 7 kW 400 V (f = 8 kHz)

线路电流 14.6 A, THDI of 129 % 480 V, without line choke 23.5 A, THDI of 43 % 380 V, with external line choke ..的 1 mH 19.5 A, THDI of 55 % 480 V, with external line choke ..的 1 mH 21.9 A, THDI of 124 % 380 V, without line choke

施耐德伺服驱动器的物理性能

相对湿度 等级 3K3 (5 至 85 %) 无冷凝 符合 IEC 60721-3-3

环境温度 0...50 °C 符合 UL

贮存环境温度 -25...70 °C
