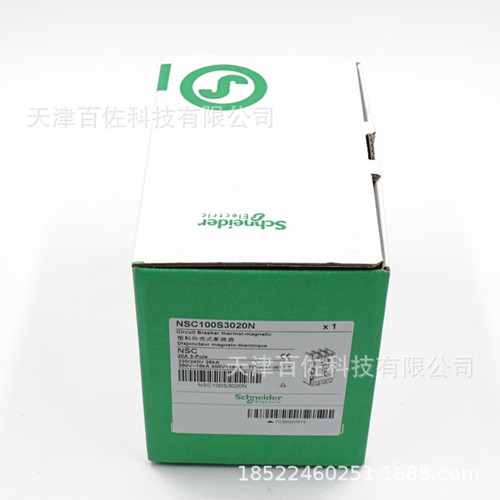

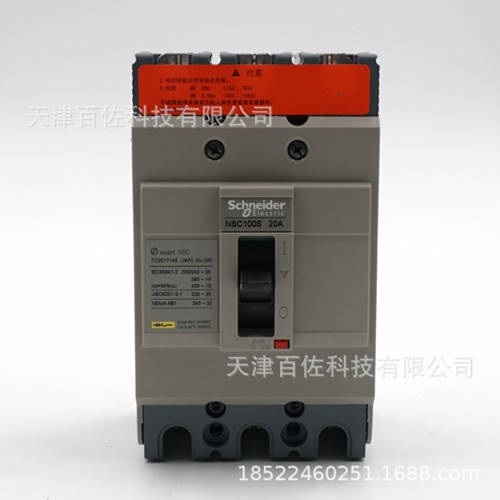

施耐德NSC100S3020N

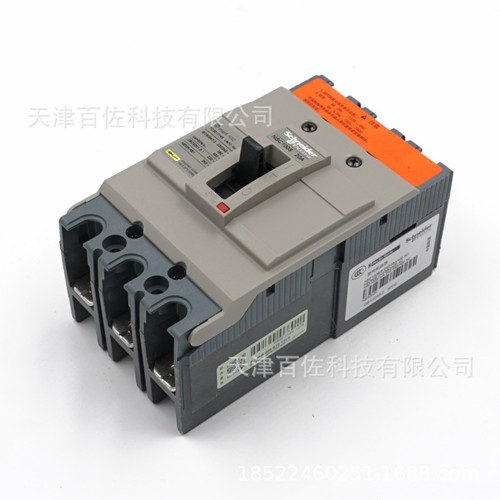

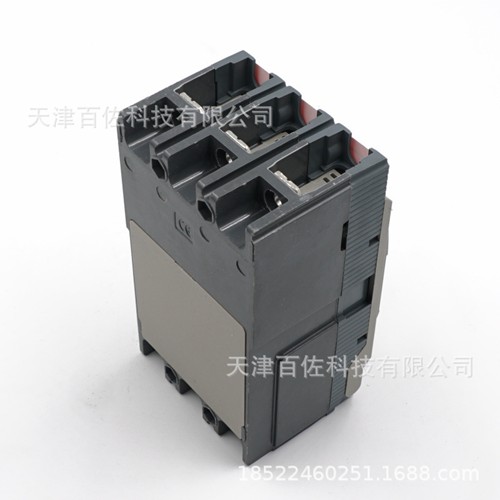

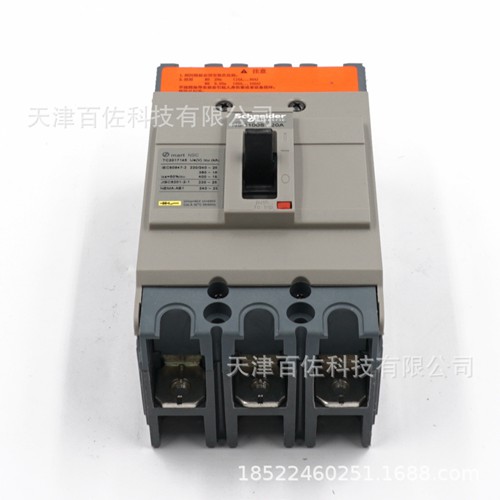

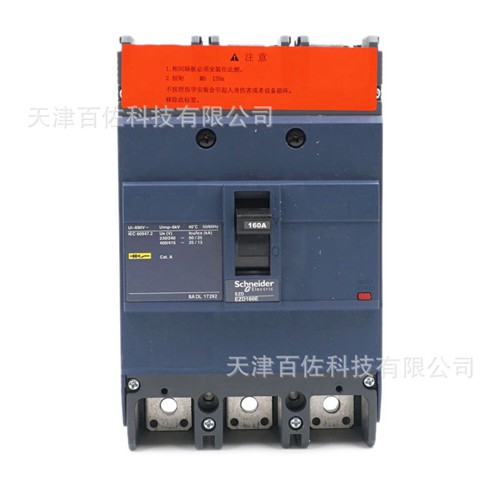

施耐德NSCB/E/K/S塑壳断路器

塑壳断路器能够在电流超过跳脱设定后自动切断电流。塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。其脱扣单元分为：热磁脱扣与电子脱扣器。

施耐德NSCB/E/K/S塑壳断路器的主要参数

系列名称：NSC(B/E/K/S)(60A/100A/160A/250A/400A/630A)

壳架等级额定电流：60A/100A/160A/250A/400A/630A
额定工作电压: 440V，550V

额定绝缘电压：690V

额定冲击耐受电压：6KV

极数范围：3P，4P

短路分段能力：E 7.5kA，B 10kA，S 18kA，K 35kA

包装规格：1个/盒

脱扣器类型：热磁式，电子式

脱扣器名称：TMD，ETS 2.3

产品宽度范围：75mm，100mm，140mm

额定电流范围：15A，20A，25A，30A，40A，50A，60A，75A，80A，100A，125A，160A，200A，225A，250A，320A，350A

400A，500A，630A

施耐德NSCB/E/K/S塑壳断路器的物理性能

机械寿命: 6000-10000次

电气寿命: 1000-4000次

使用环境温度: -25°C至+70°C
存储环境温度: -35°C至+85°C

施耐德NSCB/E/K/S塑壳断路器的执行标准

符合标准:EN 60947-2，IEC 60947-2
