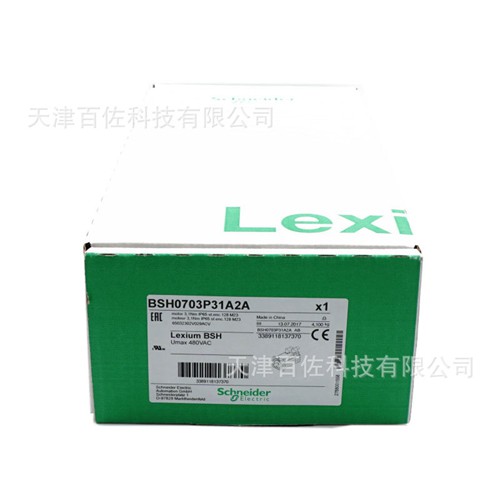

施耐德BSH0703P31A2A

施耐德BSH伺服电机的主要参数

产品类型: 伺服电机

产品短名: BSH

大机械速度: 8000 rpm

轴端 :键轴

IP 保护等级:IP65 (标准) IP67 (带IP67套件)

速度环分辨率: 131072 点/圈

制动报闸: 无

安装方式: 国际标准法兰

电气连接: 旋钮直角连接器

适用范围: Lexium 05 Lexium 15 Lexium 32

电源电压大值:480 V

电网相数: 三相

连续失速电流: 4.1 A

大连续运行功率: 1.7 W

大恒定电流 :17 A

开关频率: 8 kHz

第二轴: 无第二轴端

轴直径: 14 mm 轴长度 30 mm 键宽 20 mm

反馈类型: 单圈SinCos Hiperface

电机法兰尺寸: 70 mm

电机栈数: 3

转矩常数: 0.78 N.m/A 在 120 °C

反电动势常数 :49 V/krpm 在 120 °C

电机极数: 6

转子惯量: 0.58 kg.cm²

定子电阻: 2.7 ?6?8 在…上 20 °C

定子电感 :13 mH 在…上 20 °C

定子电气时间常数: 4.82 ms 在 20 °C

大轴向力: Fa 0.2 x Fr

冷却方式: 自然通风

尺寸：长度 220 mm 定心环直径 60 mm 定心环深度 2.5 mm

安装孔数： 4 安装孔直径 5.5 mm 安装孔径 82 mm

产品重量： 3.62 kg

---
