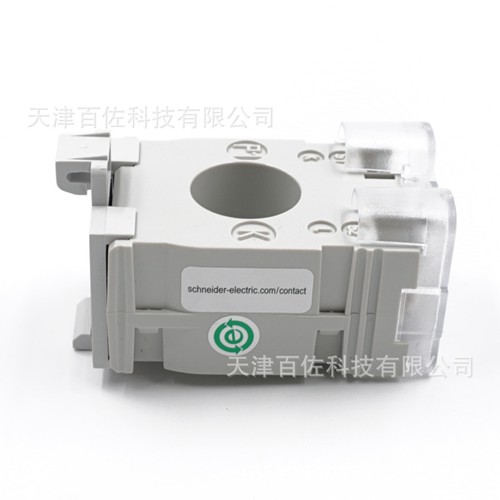

施耐德METSECT5CC010

施耐德电流互感器

施耐德电流互感器的主要参数

产品系列; PowerLogic

产品名称: CT

产品类型： 电流互感器

二次侧电流： 5 A

精度等级： 0.5级 在…上 2 VA 1级 在…上 2.5 VA 3级 在…上 3.5 VA

额定电流 [In]: 100 A

电流互感器类型: 湿热型用于电缆

电流互感器变比: 100/5

约定发热电流 [Ith]: 6 kA

动态峰值耐受电流 :2.5 Ith maximum safety factor 5

额定工作电压 [Ue] :< 720 V AC 50/60 Hz

额定绝缘电压[Ui]: 3 kV

安装类型 :螺钉固定 锁定夹锁紧

安装方式: 安装底板 DIN 导轨安装

宽度: 外侧: 44 mm

高度: 外侧: 65 mm

深度 :Frame: 30 mm

总: 37 mm

直径: 21 mm

产品重量: 0.19 kg

额定冲击耐受电压 [Uimp]: 3 kV

绝缘等级 :等级 B

电缆外径 :21 mm

密封: 有

施耐德电流互感器的物理性能

IP 保护等级： IP20

相对湿度： 0…95 %

运行温度： -25…60 °C

施耐德电流互感器的执行标准

符合标准:VDE 0414 IEC 61869-2
